ISO bride supérieure soupape de siège élastique BS5163 DN40 - DN1200

<strong>Diamètre nominal:</strong>DN40-DN1200</br> <strong>Pression nominale:</strong>PN10&PN16</br> <strong>Standard:</strong>BS5163

  • Nom d'article： ISO bride supérieure soupape de siège élastique BS5163 DN40 - DN1200
  • Numéro d'article： YX022

Catégorie:

Vanne à siège élastique BS5163

Email:

huahuifamen@126.com

Obtenir un devis
Produits connexes
  • Product Description

  • Paramètres techniques

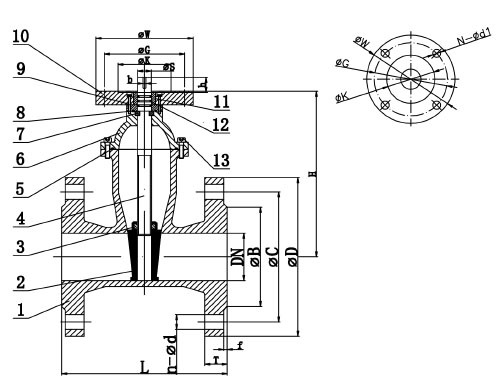

    Pièces et matériaux

    		Numéro Partie Matériel
    1 Le corps Fonte ductile GGG50
    2 Le coin Fonte ductile GGG50 +EPDM
    3 écrou de tige de valve Laiton
    4 Les tiges SS420
    5 Rondelles EPDM
    6 Couvercle de valve Fonte ductile GGG50
    7 Anneau de positionnement Laiton
    8 O Ring EPDM
    9 Boulons CS Gr 12.9
    10 O Ring EPDM
    11 La jante Fonte ductile GGG50



     Données techniques
    Numéro Description Spécification
    1 Diamètre nominal DN40-DN1200
    2 Pression nominale PN10&PN16
    3 Norme de conception de valve BS5163
    4 Standard face à face EN558&ISO5752 Série-3
    5 Conformité aux normes de brides  EN1092-2
    6 Normes d'essai EN12266-1
    7 Revêtement époxy Revêtement en poudre époxy
    avec une épaisseur minimale de 250
    microns à l’intérieur et à l’extérieur.
    8 Pression d'essai
    Essai de Shell PN*1.5Nombre de fois
    Test d'étanchéité PN*1.1Nombre de fois
    9 Température de fonctionnement (max.)  120℃



    Dimensions(mm)
    PN10
    DN L D C B  n-Φd T f N-d1 W O G Φ b Torque (N.m) Turns H
    DN700 610 895 840 794 24-31 32.5 5 4-22 210 165 130 40 12 400 35 1320
    DN750 610 960 900 854 24-31 32.5 5 4-22 210 165 130 40 12 400 35 1320
    DN800 660 1015 950 901 24-34 35 5 4-22 210 165 130 40 12 420 40 1490
    DN900 711 1115 1050 1001 28-34 37.5 5 8-18 300 254 200 50 14 480 45 1675
    DN1000 811 1230 1160 1112 28-37 40 5 8-18 300 254 200 50 14 550 50 1850
    DN1100 811 1340 1270 1221 32-37 42 5 8-18 300 254 200 50 14 660 55 2050
    DN1200 1015 1455 1380 1328 32-40 45 5 8-18 300 254 200 50 14 700 60 2160
    PN16
    DN L D C B  n-Φd T f N-d1 W O G Φ b Torque (N.m) Turns H
    DN700 610 910 840 794 24-37 39.5 5 4-22 210 165 130 40 12 400 35 1320
    DN750 610 970 900 857 24-37 41 5 4-22 210 165 130 40 12 400 35 1320
    DN800 660 1025 950 901 24-40 43 5 4-22 210 165 130 40 12 420 40 1490
    DN900 711 1125 1050 1001 28-40 46 5 8-18 300 254 200 50 14 480 45 1675
    DN1000 811 1255 1170 1112 28-43 50 5 8-18 300 254 200 50 14 550 50 1850
    DN1100 811 1355 1270 1218 32-43 53.5 5 8-18 300 254 200 50 14 660 55 2050
    DN1200 1015 1485 1390 1328 32-49 57 5 8-18 300 254 200 50 14 700 60 2160

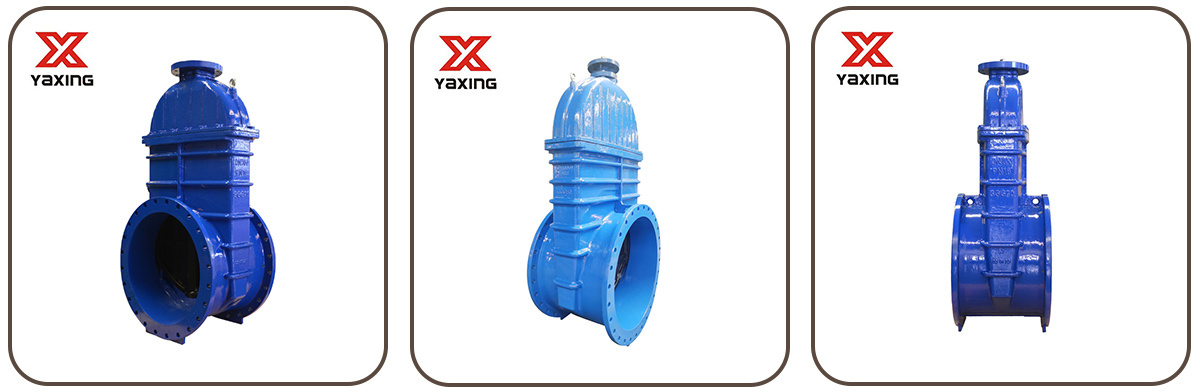

    Affichage du produit
