Metal Seated Gate Valve BS5163/DIN3353 F4/F5 DN40-DN300

<strong>Nominal Dia:</strong>DN40-DN300</br> <strong>Nominal Pressure:</strong>PN10&PN16</br> <strong>Standard:</strong>DIN3352/BS5163

  • Nom d'article： Metal Seated Gate Valve BS5163/DIN3353 F4/F5 DN40-DN300
  • Numéro d'article： YX033

Catégorie:

Vanne à siège métallique

Email:

huahuifamen@126.com

Obtenir un devis
Produits connexes
  • Product Description

  • Technical Parameter

    Part & Materials

    		No Part  Material
    1 Body Gray Cast Iron GG25
    2 Body Seat Ring Brass
    3 Wedge Gray Cast Iron GG25
    4 Wedge Seat Ring Brass
    5 Stem Nut Brass
    6 Stem SS420
    7 Bonnet Bolt Carbon Steel
    8 Nut Carbon Steel
    9 Washer Carbon Steel
    10 Gasket Graphite
    11 Bonnet Gray Cast Iron GG25
    12 Minipad Graphite
    13 Gland Gray Cast Iron GG25
    14 Gland Gray Cast Iron GG25
    15 Wheel Gray Cast Iron GG25
    16 Washer Carbon Steel



    Technical Data
    No Description Specification
    1 Nominal Dia DN40-DN300
    2 Nominal Pressure PN10&PN16
    3 Valve Design Standard DIN3352/BS5163
    4 Face to Face Standard EN558&ISO5752 Series-3/14/15
    5 Flange Standard Conformity  EN1092-2
    6 Testing Standard EN12266-1
    7 Expoxy Coating Epoxy powder coating
    with minimum thickness of 250
    microns inside and outside.
    8 Testing Pressure
    Shell Test PN*1.5Times
    Sealing Test PN*1.1Times
    9 Working Temperature(Max)  180℃



    Dimensions(mm)
    DN L D D1 D2 n-d b f H
    BS5163 F4 F5 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
    DN40 165 140 240 150 110 84 4-19 18 3 214
    DN50 178 150 250 165 125 99 4-19 20 3 232
    DN65 190 170 270 185 145 119 4-19 20 3 258
    DN80 203 180 280 200 160 133 8-19 22 3 281
    DN100 229 190 300 220 180 154 8-19 24 3 315
    DN125 254 200 325 250 210 184 8-19 26 3 358
    DN150 267 210 350 285 240 210 8-23 26 3 408
    DN200 292 230 400 340 295 265 8-23 12-23 30 3 500
    DN250 330 250 450 405 350 355 319 12-23 12-28 32 3 572
    DN300 356 270 500 460 400 410 370 12-23 12-28 32 4 662

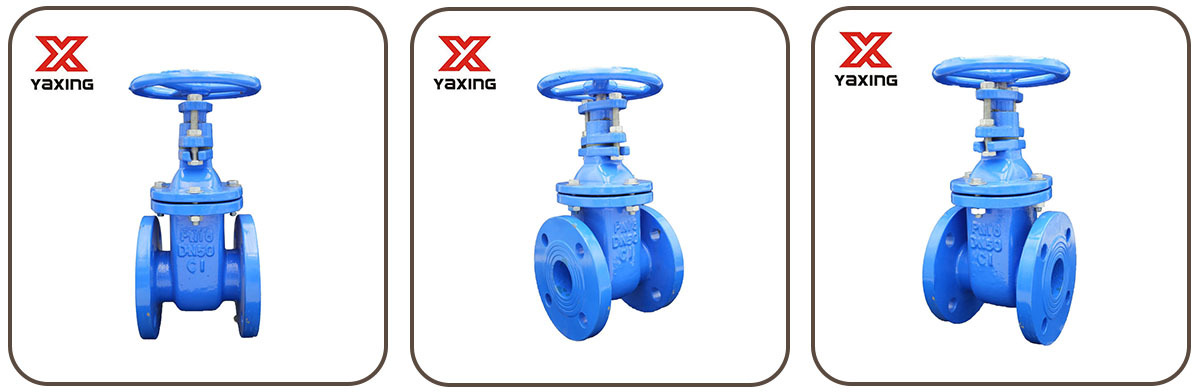

    Product Display
