Soupape à vanne posée résiliente DIN3352 F5 avec l'écrou en laiton supérieur DN40-DN300

<strong>Diamètre nominal:</strong>DN40-DN300</br> <strong>Pression nominale:</strong>PN10&PN16</br> <strong>Standard:</strong>DIN3352 F5</br>

  • Nom d'article： Soupape à vanne posée résiliente DIN3352 F5 avec l'écrou en laiton supérieur DN40-DN300
  • Numéro d'article： YX003

Catégorie:

Vanne à siège résilient DIN

Email:

huahuifamen@126.com

Obtenir un devis
Produits connexes
  • Product Description

  • Paramètre technique

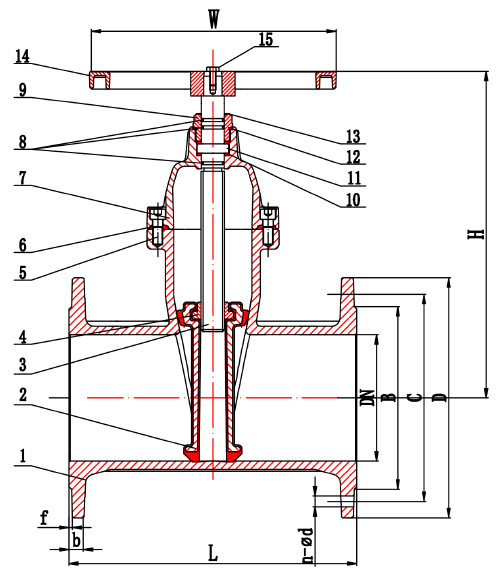

    Pièces et matériaux

    		Nombre Partie  Matériel
    1 Corps Fonte ductile GGG50
    2 Coin Fonte ductile GGG50 EPDM
    3 Tige SS420
    4 Écrou de tige Laiton
    5 Boulons CS Gr 8.8
    6 Joint EPDM
    7 Bonnet Fonte ductile GGG50
    8 Joint torique NBR
    9 Écrou de capot Laiton
    10 Tampon PTFE PTFE
    11 Anneau de localisation Laiton
    12 Tampon PTFE PTFE
    13 Housse de protection NBR
    14 Volant/Capuchon Fonte ductile GGG50
    15 Boulons A2-70



    Données techniques
    Numéro Description Spécification
    1 Diamètre nominal DN40-DN300
    2 Pression nominale PN10&PN16
    3 Norme de conception des vannes DIN3352 F5
    4 Norme face à face EN558&ISO5752 Série-15
    5 Conformité aux normes des brides  DIN2533
    6 Norme de test DIN3230
    7 Revêtement époxy Revêtement en poudre époxy
    avec une épaisseur minimale de 250
    microns à l’intérieur et à l’extérieur.
    8 Pression d'essai
    Test de coque PN*1.5Fois
    Test d'étanchéité PN*1.1Fois
    9 Température de fonctionnement (Max)  120℃



    Dimensions(mm)
    DN L D C B  n-d b f W H
    PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
    DN40 240 150 110 84 4-19 18 3 160 190
    DN50 250 165 125 99 4-19 19 3 160 200
    DN65 270 185 145 119 4-19 19 3 160 210
    DN80 280 200 160 133 4-19 8-19 19 3 180 250
    DN100 300 220 180 154 8-19 19 3 200 260
    DN125 325 250 210 184 8-19 19 3 250 345
    DN150 350 285 240 210 8-23 19 3 250 385
    DN200 400 340 295 265 8-23 12-23 20 3 300 460
    DN250 450 405 350 355 319 12-23 12-28 22 3 330 580
    DN300 500 460 400 410 370 12-23 12-28 24.5 4 380 640

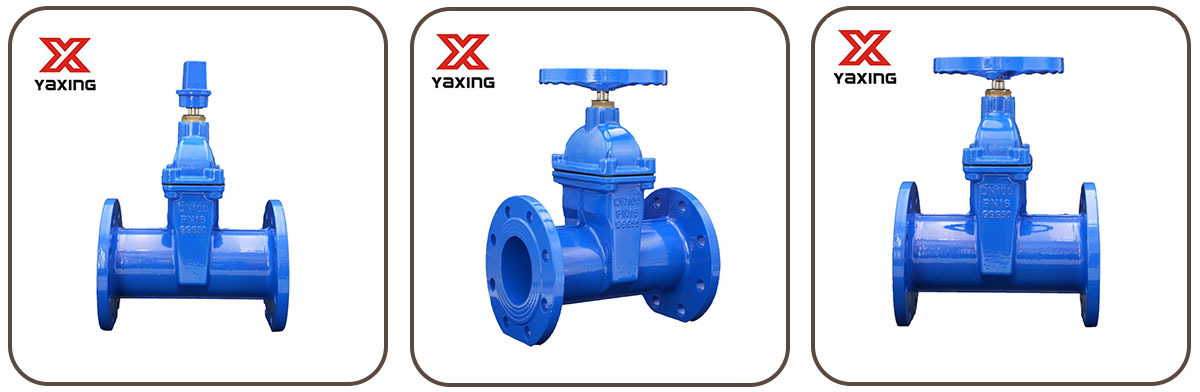

    Affichage du produit
