Soupape de siège élastique DIN3352 F4 DN700 - DN1200

<strong>Diamètre nominal:</strong>DN700-DN1200</br> <strong>Pression nominale:</strong>PN10&PN16</br> <strong>Standard:</strong>DIN3352 F4</br>

  • Nom d'article： Soupape de siège élastique DIN3352 F4 DN700 - DN1200
  • Numéro d'article： YX006

Catégorie:

Vanne à siège résilient DIN

Email:

huahuifamen@126.com

Obtenir un devis
Produits connexes
  • Product Description

  • Paramètres techniques

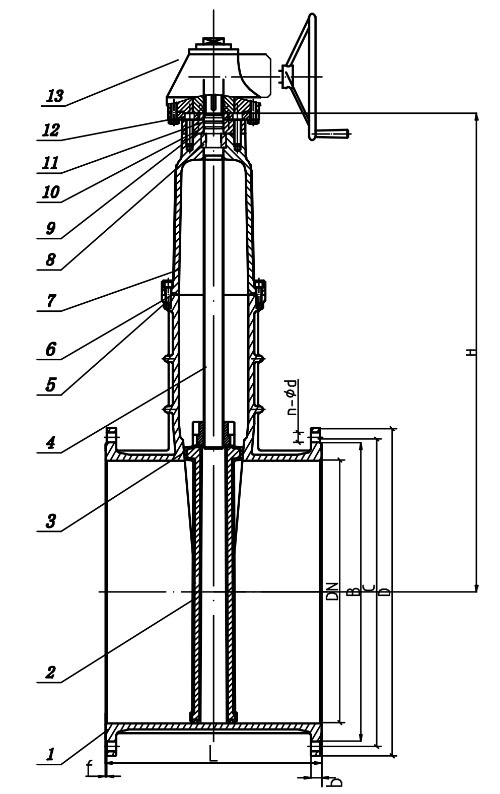

    Pièces et matériaux

    		Numéro Partie Matériel
    1 Le corps Fonte ductile GGG50
    2 Le coin Fonte ductile GGG50 +EPDM
    3 écrou de tige de valve Laiton
    4 Les tiges SS420
    5 Boulons CS Gr 12.9
    6 Rondelles EPDM
    7 Couvercle de valve Fonte ductile GGG50
    8 Anneau de positionnement Laiton
    9 O-Ring EPDM
    10 Glandes Fonte ductile GGG50
    11 O-Ring EPDM
    12 Boulons CS/A2-70
    13 Boîte de vitesses Fonte ductile GGG50



    Données techniques
    Numéro Description Spécification
    1 Diamètre nominal DN700-DN1200
    2 Pression nominale PN10&PN16
    3 Norme de conception de valve DIN3352 F4
    4 Standard face à face EN558&ISO5752 Série-14
    5 Conformité aux normes de brides  DIN2533
    6 Normes d'essai DIN3230
    7 Revêtement époxy Revêtement en poudre époxy
    avec une épaisseur minimale de 250
    microns à l’intérieur et à l’extérieur.
    8 Pression d'essai
    Essai de Shell PN*1.5Nombre de fois
    Test d'étanchéité PN*1.1Nombre de fois
    9 Température de fonctionnement (max.)  120℃



    Dimensions(mm)
    PN10
    DN L D C B  n-Φd b f H
    DN700 430 895 840 794 24-31 32.5 5 1620
    DN800 470 1015 950 901 24-34 35 5 1790
    DN900 510 1115 1050 1001 28-34 37.5 5 1975
    DN1000 550 1230 1160 1112 28-37 40 5 2150
    DN1200 630 1455 1380 1328 32-40 45 5 2460
    PN16
    DN L D C B  n-Φd b f H
    DN700 430 895 840 794 24-31 32.5 5 1620
    DN800 470 1015 950 901 24-34 35 5 1790
    DN900 510 1115 1050 1001 28-34 37.5 5 1975
    DN1000 550 1230 1160 1112 28-37 40 5 2150
    DN1200 630 1455 1380 1328 32-40 45 5 2460
