Clapet anti-retour à bille DIN3202 F6 DN40-DN500

  • Nom d'article: Clapet anti-retour à bille DIN3202 F6 DN40-DN500
  • Numéro d'article: YX056
Diamètre nominal:DN40-DN500
Pression nominale:PN10&PN16
Standard:DIN3202 F6
  • Product Description
  • Paramètre technique

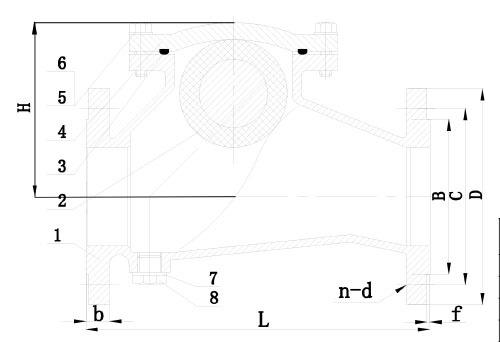

    Pièces et matériaux

    Nombre Partie  Matériel
    1 Corps Fonte Ductile GGG50
    2 Balle CS/DI+NBR
    3 Joint torique NBR
    4 Bonnet Fonte Ductile GGG50
    5 Boulons A2-70
    6 Machine à laver Acier inoxydable
    7 Machine à laver PTFE
    8 Prise Acier Carbone



    Données techniques
    Nombre Description Spécification
    1 Diamètre nominal DN40-DN500
    2 Pression nominale PN10&PN16
    3 Norme de conception des vannes DIN3202 F6
    4 Norme face à face EN558&ISO5752 Série-48
    5 Conformité aux normes des brides  DIN2533
    6 Norme de test DIN3230
    7 Revêtement époxy Revêtement en poudre époxy
    avec une épaisseur minimale de 250
    microns à l’intérieur et à l’extérieur.
    8 Pression d'essai
    Test de coque PN*1.5 Fois
    Essai d'étanchéité PN*1.1 Fois
    9 Température de fonctionnement (Max)  120℃



    Dimensions(mm)
    DN L D C n-d b f H
    PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
    DN50 200 165 125 99 4-19 19 3 115
    DN65 240 185 145 119 4-19 19 3 124
    DN80 260 200 160 133 8-19 19 3 138
    DN100 300 220 180 154 8-19 19 3 162
    DN125 350 250 210 184 8-19 19 3 202
    DN150 400 285 240 210 8-23 19 3 228
    DN200 500 340 295 265 8-23 12-23 20 3 298
    DN250 600 405 350 355 319 12-23 12-28 22 3 368
    DN300 700 460 400 410 370 12-23 12-28 24.5 4 438
    DN350 800 520 460 470 429 16-23 16-28 26.5 4 585
    DN400 900 580 515 525 480 16-28 16-31 28 4 660
    DN500 1100 715 620 650 582 609 20-28 20-34 31.5 4 850

    Affichage du produit
